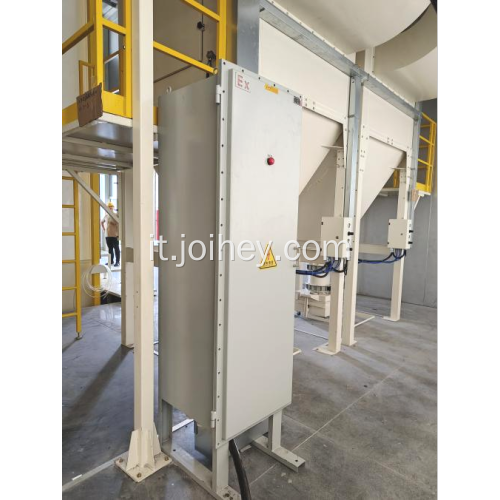

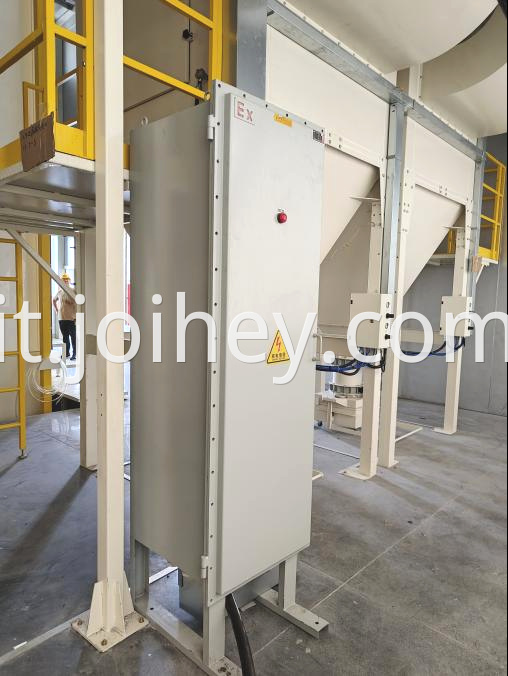

Cabinet di distribuzione a prova di esplosione a pressione positiva

Cabinet di distribuzione a prova di esplosione a pressione positiva (convertitore di frequenza)

Composto da armadietto, sistema di controllo automatico, sistema di distribuzione del gas, sistema di allarme e sistema di distribuzione dell'alimentazione; L'armadio è una struttura superiore e inferiore in stile mobile, costituito da una camera di pressione positiva superiore e una sottomarino inferiore. La sottomarino è dotata di un sistema di controllo automatico, un sistema di allarme e cavi di accesso utente; Installare i componenti a prova di esplosione per il sistema di controllo automatico e i componenti del sistema di distribuzione dell'alimentazione dell'utente nella camera di pressione positiva.

Realizzate in piastre in acciaio Q235 saldate insieme, ogni superficie articolare ha subito un trattamento speciale di tenuta.

Il metodo di assunzione dell'aria è di tipo ventilazione, il che significa fornitura di aria continua ininterrotta. Il calore di lavoro dei componenti installati nella camera di pressione positiva può essere portato via con il percorso dell'aria, che ha un buon effetto di dissipazione del calore.

Riferimento GB3836.1-4-2010, GB3836.5-2004 e standard correlati per la progettazione, la produzione e l'ispezione.

Sotto il controllo del sistema di controllo automatico, l'armadio di distribuzione viene riempito con gas protettivo e la pressione all'interno della camera di pressione positiva è superiore alla pressione all'esterno della camera di pressione positiva, formando un piccolo ambiente sicuro con una leggera pressione positiva, impedendo così infiammabile Gas pericolosi per entrare nella camera di pressione positiva e garantire il funzionamento sicuro di strumenti ordinari e componenti elettrici all'interno.

Il sistema di controllo automatico completa principalmente una serie di funzioni come ventilazione automatica, alimentazione dell'aria, allarme ad alta pressione (o scarico), allarme di sottotensione, interblocco a bassa pressione, interblocco di ventilazione, ecc.

Questo armadio di distribuzione ha una funzione di interblocco a bassa tensione, che interrompe automaticamente l'alimentazione dell'utente inserendo nella camera di pressione positiva quando la pressione dell'aria è inferiore al valore specificato (70PA).
